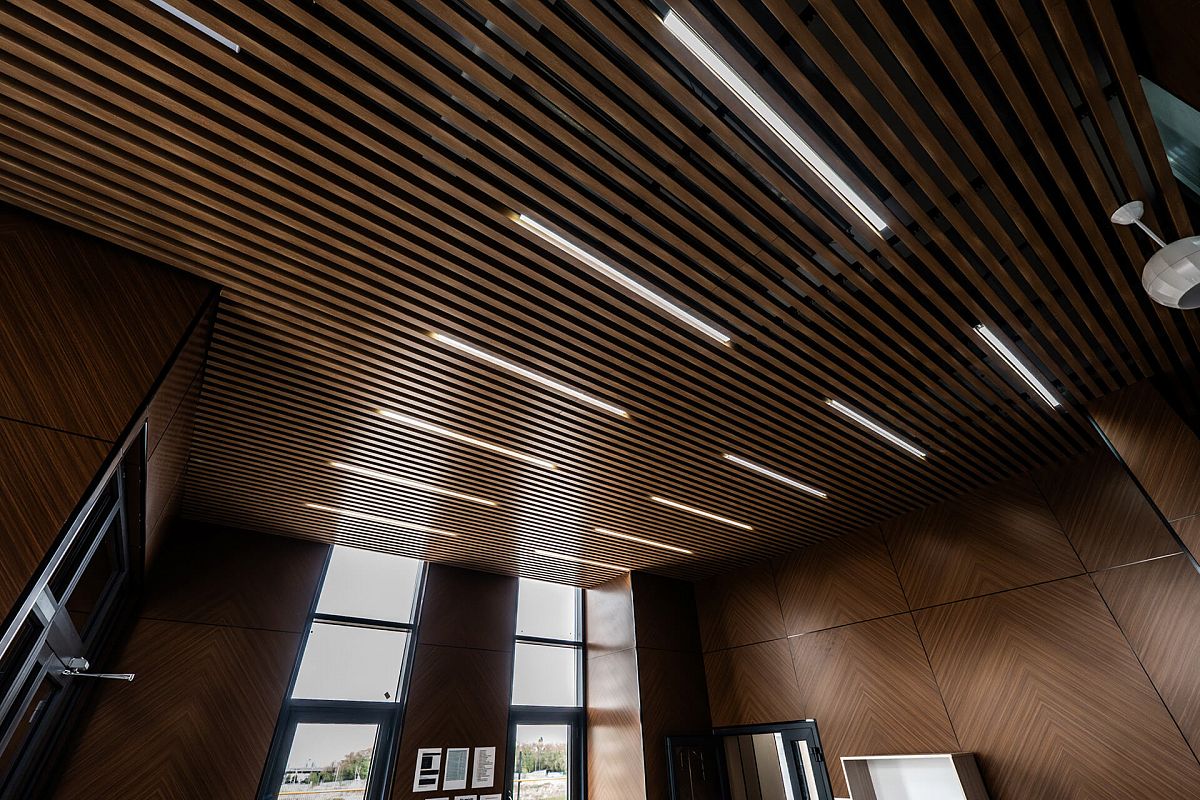

Текше рейкалы төбе: рейканы, қадамды және жарықтандыруды таңдау

Заманауи интерьерлер айқын геометрия мен практикалық қасиеттерді үйлестіретін шешімдерді талап етеді. Текше рейкалы төбе коммерциялық, қоғамдық және тұрғын үй-жайларға сай келеді. Көлемді рейкалар төбенің ырғағын қалыптастырады, ал ашық конструкция инженерлік коммуникацияларды төбеаралық кеңістікте орналастыруға мүмкіндік береді.

Мұндай рейкалы төбе төбеаралық кеңістікке қолжетімділікті сақтайды және орналастыру сызбасын жарықтандырумен, желдетумен және басқа инженерлік элементтермен алдын ала үйлестіруге мүмкіндік береді.

Текше рейкалы төбе қалай құрастырылған

Конструкция көтергіш стрингерлерге бекітілген текше рейкалардан тұрады. Рейкалар белгіленген қадаммен орналастырылады. Олардың арасындағы қашықтық төбенің визуалды тығыздығын және төбеаралық кеңістіктің ашықтық деңгейін анықтайды.

Жүйенің негізгі элементтері:

• текше рейкалар
• стрингерлер
• аспалар
• бекіткіштер мен жалғағыштар
• қажет болған жағдайда шеткі бітеуіштер

Текше төбе атауын профильдің көлемді пішініне байланысты алған. Монтаждан кейін рейкалар параллель ырғақ қалыптастырады. APROFIL өнімдеріндегі металл қалыңдығы 0,45-0,50 мм, профиль ені 30-дан 110 мм-ге дейін, биіктігі 27-ден 275 мм-ге дейін. Рейканың стандартты ұзындығы 3-4 м, стандарттан тыс ұзындығы 1,5-тен 6 м-ге дейін.

Ашық сызба төбеаралық кеңістікке қол жеткізуді жеңілдетеді. Желдету торлары мен датчиктер рейкалардың орналасуымен үйлестіріледі, ал текше төбеге арналған шамдар бөлек таңдалады.

Рейка өлшемі мен қадамы: олар сыртқы көріністі қалай өзгертеді

Төбенің қабылдануына рейка қимасы мен элементтер арасындағы қадам әсер етеді. Ені немесе биіктігі үлкен профильдер ырғақты айқынырақ етеді, ал қадамды өзгерту конструкцияның визуалды тығыздығы мен ашықтығын реттеуге мүмкіндік береді.

Таңдау кезінде мыналар ескеріледі:

• үй-жайдың ауданы
• төбенің биіктігі
• нысанның мақсаты
• конструкцияның қажетті ашықтық деңгейі
• жарықтандырудың орналасуы

Қадамы аз төбе рейкалары тығызырақ сурет қалыптастырады. Элементтер арасындағы қашықтық ұлғайған сайын төбе ашығырақ көрінеді, ал төбеаралық кеңістікке қол жеткізу жеңілдейді.

Үлкен үй-жайларда кеңістік ауқымында ырғақ жоғалып кетпеуі үшін көбіне ірі қималар таңдалады. Кеңселер мен сауда залдарында таңдалған қадамның сызықтық шамдармен, желдетумен және басқа инженерлік элементтермен үйлесуі де бағаланады.

Рейкалар мен бағыттаушылар саны қалай анықталады

Текше рейкалы төбе элементтерінің саны спецификацияны дайындау кезеңінде анықталады. Есепке үй-жай өлшемдері, рейка қимасы, элементтер арасындағы қашықтық, орналастыру бағыты және жекелеген учаскелердің ұзындығы кіреді.

Жобалау кезінде сондай-ақ мыналардың орналасуы ескеріледі:

• шамдардың
• желдетудің
• өрт датчиктері мен басқа инженерлік жүйелердің
• бағандар мен басқа конструктивтік элементтердің
• түйісу аймақтары мен төбенің аяқталу бөліктерінің

Осы деректер негізінде рейкалардың саны мен ұзындығы, сондай-ақ қосалқы жүйенің қажетті элементтері көрсетілген спецификация жасалады. Рейкалар нақты нысанның өлшемдері бойынша өндіріледі, сондықтан тапсырыс келісілген орналастыру сызбасына байланысты болады.

APROFIL нысандарындағы өлшемдер мен қадам мысалдары

APROFIL іске асырған жобаларда өлшемдер мен қадамның әртүрлі үйлесімдері қолданылды: 50x50 мм, қадамы 40 мм; 40x37 мм, қадамы 40 мм; 50x86,5 мм, қадамы 50 мм; 50x52 мм, қадамы 100 мм және 40x57 мм, қадамы 40 мм.

Бұл мысалдар әмбебап өлшем мен қадам жоқ екенін көрсетеді. Параметрлер үй-жайдың ауданы мен биіктігіне, орналастыру бағытына, жарықтандыруға, инженерлік жүйелерге және төбенің қажетті визуалды тығыздығына қарай таңдалады.

Жұмыс реті

Текше рейкалы төбені орнату бастапқы деректерді жинаудан, рейка қимасы мен қадамын таңдаудан, содан кейін спецификация дайындаудан басталады.

Негізгі кезеңдер:

1. 1. Үй-жай өлшемдерін немесе жобалық құжаттаманы дайындау.
2. 2. Рейка қимасын, қадамды және орналастыру бағытын таңдау.
3. 3. Жарықтандыру мен инженерлік жүйелердің орналасуын келісу.
4. 4. Элементтер санын есептеу және спецификация дайындау.
5. 5. Рейкаларды келісілген өлшемдер бойынша өндіру.
6. 6. Дайын элементтерді жоба бойынша монтажға беру.
7. 7. Монтаждау және геометрияны тексеру жобалық құжаттамаға сәйкес орындалады.

Мұндай тәртіп өнім параметрлерін өндіріс басталғанға дейін келісуге және дайындалғаннан кейін өзгеріс енгізу қаупін азайтуға мүмкіндік береді.

Есептеу үшін қандай деректер қажет

Текше рейкалы төбені есептеу үшін үй-жай өлшемдерін немесе дайын жобаны ұсыну қажет. Қажетті рейка өлшемін шамамен көрсетуге болады, мысалы 30x30, 40x40 немесе 50x50 мм. Сондай-ақ рейкалар арасындағы қашықтық пен түс қажет.

Бастапқы деректер алынғаннан кейін мамандар таңдалған қиманы өндіру мүмкіндігін нақтылап, қажетті элементтер санын есептейді. Соңғы есепке рейканың ені мен биіктігі, элементтер арасындағы қадам және таңдалған түс немесе жабын әсер етеді.

Қосалқы жүйе, аспа биіктігі және коммуникацияларға қолжетімділік

Көтергіш жүйе рейкалардың орналасуын және аспа биіктігін белгілейді. Сызбаны дайындау кезінде үй-жай биіктігі, инженерлік желілердің орналасуы және оларға қол жеткізу қажеттілігі ескеріледі.

Төбеаралық кеңістікте мыналарды орналастыруға болады:

• электр кабельдерін
• желдету жүйесін
• өрт қауіпсіздігі жүйелерін
• жарықтандыруды

Текше төбені монтаждау белгілеу, стрингерлердің орналасуы және сызбаның жобаға сәйкестігі тексерілгеннен кейін орындалады.

Шамдар, желдету және инженерлік жүйелер

Текше төбелердің ерекшеліктерінің бірі - жарықтандыру, желдету және басқа инженерлік элементтердің орналасуын рейкалардың қадамы мен бағытымен алдын ала үйлестіру мүмкіндігі.

Төбенің орналастыру сызбасымен мыналарды үйлестіруге болады:

• сызықтық және нүктелік шамдарды
• желдету торларын
• датчиктерді
• өрт қауіпсіздігі элементтерін

Жарықтандырылған рейкалы төбе кеңселерде, дүкендерде, мейрамханаларда және қоғамдық үй-жайларда жиі қолданылады. Осьтер мен шегіністерді сақтау және қосалқы жүйе элементтерімен қиылыстырмау үшін шамдардың орнын рейкаларды орналастыру кезеңінде белгілеген дұрыс.

Монтаж реті

Текше рейкалы төбені монтаждау: негізгі жұмыстар кезең-кезеңімен орындалады:

1. 1. Болашақ төбенің деңгейін белгілеу.
2. 2. Аспалар мен көтергіш жүйені орнату.
3. 3. Конструкция геометриясын тексеру.
4. 4. Рейкаларды белгіленген қадаммен монтаждау.
5. 5. Жарықтандыру мен инженерлік элементтерді орнату.
6. 6. Сыртқы көріністі соңғы тексеру.

Орнату алдында үй-жай өлшемдері, коммуникациялардың орналасуы және орналастыру сызбасының жобаға сәйкестігі тексеріледі. Бұл жоспардан тыс кесу мен элементтердің ығысу қаупін азайтады.

Текше рейкалы төбе қайда қолданылады

Рейкалы төбені әртүрлі мақсаттағы нысандарда қолдануға болады.

• Кеңселер мен бизнес-орталықтар. Жарықтандыруды ұйымдастыруға және үлкен ашық кеңістіктерді безендіруге мүмкіндік береді
• Дүкендер мен сауда үй-жайлары. Сауда залдарына, галереяларға және кіреберіс аймақтарға сай келеді
• Мейрамханалар мен кафелер. Төбенің айқын суретін қалыптастыруға және үй-жайды аймақтарға бөлуге көмектеседі
• Қоғамдық және әкімшілік ғимараттар. Холлдарда, дәліздерде, күту аймақтарында және адам көп жүретін басқа кеңістіктерде қолданылады

Әр нысан үшін рейка қимасы, қадам, орналастыру бағыты және түс үй-жай ауданы, биіктігі және инженерлік жүйелердің орналасуы ескеріле отырып жеке таңдалады.

Монтаждан кейін байқалатын қателер

Монтаждан кейін келісілген орналастыру сызбасынан ауытқулар әсіресе анық көрінеді. Әдетте олар қадамның, деңгейдің немесе жекелеген элементтердің шамдар мен инженерлік жүйелерге қатысты орналасуының бұзылуына байланысты.

• рейкалар арасындағы белгіленген қадамның бұзылуы
• рейкалардың бір сызықтан ауытқуы
• төбе деңгейінің сақталмауы
• шамдарды жалпы орналастыру сызбасын ескермей монтаждау
• элементтердің желдетуге және басқа коммуникацияларға қатысты дұрыс орналаспауын
• монтаждың жобалық сызбасынан ауытқу

Төбенің берілген геометриясын сақтау үшін монтаж жобалық құжаттамаға және келісілген орналастыру сызбасына сәйкес орындалады. Рейкалар мен қосалқы жүйе элементтерінің саны алдын ала есептеледі.

Қазақстандағы нысанға текше рейкалы төбенің есебі керек пе? APROFIL мамандарына үй-жай өлшемдерін немесе жобаны, қажетті рейка қимасын, қадамды және түсті жіберіңіз. Мамандар қолжетімді нұсқаларды нақтылап, есеп дайындайды.
