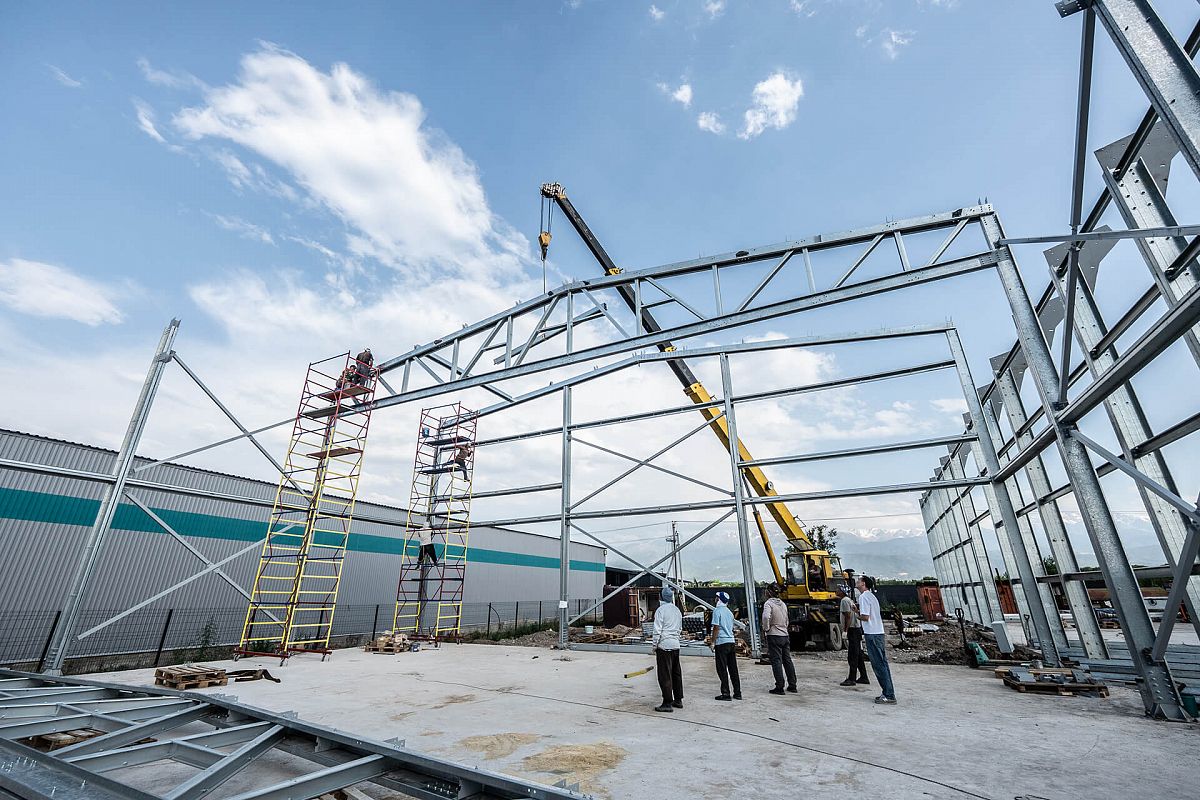

Прогон жүйелеріне арналған ЛСТК C-, U-, Z- және SIGMA профильдері: мақсаты, таңбалануы және таңдау

Металл ғимаратты жобалау кезінде технологияны таңдау ғана емес, қаңқа элементтерін дұрыс іріктеу де маңызды. ЛСТК профильдері есептік сызбаның құрамында таңдалып, конструкцияның басқа элементтерімен бірге жұмыс істейді. Профильдің әр түрі белгілі бір міндеттерге есептелген және қаңқа конструкциясында өз орнын алады.

APROFIL - Қазақстандағы болаттан жасалған заманауи құрылыс жүйелерін жетекші өндірушілердің бірі. Компания Алматыда және бүкіл ел бойынша конструкцияларды жобалау, өндіру және жеткізу жұмыстарын орындайды. Конфигурация, өлшемдер және металл қалыңдығы жоба, есептік жүктемелер, аралық ұзындығы және прогон қадамы ескеріле отырып таңдалады. Компанияның өз жобалау бөлімі әр нысан үшін есептік жүктемелер мен пайдалану жағдайларын ескере отырып, оңтайлы шешімдерді таңдайды.

ЛСТК профилі деген не және ол кәдімгі құрылыс профилінен несімен ерекшеленеді

ЛСТК профилі - ғимараттардың көтергіш қаңқалары үшін арнайы өндірілетін суықтай иілген мырышталған элемент. Стандартты құрылыс профильдерінен айырмашылығы, ол бірыңғай инженерлік жүйенің бір бөлігі ретінде жобаланып, конструкцияның басқа элементтерімен бірге жұмыс істейді.

Әрбір ЛСТК профилі жоғары дәлдікпен өндіріледі, бұл монтажды жылдамдатып, қаңқаның дұрыс геометриясын қамтамасыз етеді. Қиманың әртүрлі пішіні нақты конструктивтік сызбаға, жүктемелерге және элементтердің орналасуына сай шешім таңдауға мүмкіндік береді.

Профиль түрі, өлшемдері және металл қалыңдығы сыртқы көрініске немесе «неғұрлым қалың болса, соғұрлым жақсы» қағидасына қарай емес, жоба бойынша анықталады.

C-, U-, Z- және SIGMA профильдері: мақсаты мен айырмашылықтары

Өндіріс материалы ұқсас болғанымен, әр профиль өз міндетін атқарады.

Тип, размеры и толщина металла определяются проектом, а не выбираются по внешнему виду и принципу «чем толще, тем лучше».

C-, U-, Z- и SIGMA-профили: назначение и различия

Несмотря на схожий материал изготовления, каждый профиль выполняет свою задачу.

C тәрізді профиль прогон және қаңқа жүйелерінде көтергіш элемент ретінде кеңінен қолданылады.

Құжаттамада болат C тәрізді профиль немесе мырышталған C тәрізді профиль деген атаулар да кездеседі - бұлар сипаттамалары әртүрлі бір өнім тобының атаулары. Жобаға байланысты бұл түрдегі профильдер ригельдер, арқалықтар және металл конструкциялардың басқа элементтері ретінде де қолданылуы мүмкін.

U-профиль негізінен бағыттаушы және қосалқы қызмет атқарады. Ол тораптарды қалыптастыруда, элементтерді жалғауда және қажетті геометрияны беру қажет конструкцияларда қолданылады.

Z тәрізді профиль көбіне шатыр және қабырға прогон жүйелерінде қолданылады. Оның геометриялық ерекшеліктері мұндай элементтерді прогондардың әртүрлі сызбаларында қолдануға және жабыннан түсетін жүктемені негізгі қаңқаға беруге мүмкіндік береді.

SIGMA-профиль APROFIL-дің прогон жүйелеріне арналған профильдер желісіне кіреді. Мұндай элементтің нақты қимасы, өлшемдері және орналасуы жобалық шешіммен және есептік жүктемелермен анықталады.

Профиль таңбалануы мен өлшемдерін қалай оқу керек

Таңбалау профиль түрі және оның негізгі сипаттамалары туралы ақпарат береді. Алайда тек белгіленуіне қарап көтергіш қабілетін өз бетінше анықтауға болмайды.

APROFIL жобалық құжаттамасында мыналар анықталады:

• өлшемдер
• металл қалыңдығы
• есептік жүктемелер
• қолдануға рұқсат етілетін салалар

Профильді инженерлік есепсіз қолдану металдың негізсіз артық жұмсалуына немесе конструкцияның көтергіш қабілетінің жеткіліксіз болуына әкелуі мүмкін.

Қима мен металл қалыңдығы қалай таңдалады

ЛСТК профильдерінің қимасы мыналарға байланысты:

• ғимараттың мақсатына
• есептік жүктемелерге
• аралықтарға
• қабат санына
• конструктивтік сызбаға

Профиль өлшемдері, металл қалыңдығы және басқа техникалық параметрлер тек APROFIL жобалық құжаттамасымен анықталады.

Барлық нысандарға ортақ әмбебап шешім жоқ. C-, Z-, SIGMA және басқа профильдер арасындағы таңдау монтаж ыңғайлылығына ғана емес, есептік сызбаға сүйене отырып инженермен орындалады.

Профильдердің қосылыстары және бірлескен жұмысы

Қаңқаның сенімді жұмысы барлық элементтердің бірлескен жұмысы арқылы қамтамасыз етіледі:

• C тәрізді профильдер - прогон жүйесінің көтергіш элементтері ретінде қолданылады
• U тәрізді профильдер - бағыттаушы және қосалқы элементтер ретінде қолданылады
• Z тәрізді профильдер - негізінен қабырға және шатыр прогондарында қолданылады
• SIGMA-профильдер - прогон жүйесінің көтергіш элементтері ретінде қолданылады, ал олардың қимасы мен параметрлері есеп бойынша таңдалады

Тораптардың дұрыс қосылуы ғимараттың орнықтылығын және есептік күштердің элементтер арасында берілуін қамтамасыз етеді.

Профильді өз бетінше таңдау кезіндегі қателер

Көбіне қателер профильді тек металл қалыңдығына немесе сыртқы өлшемдеріне қарап таңдауға байланысты. Бір профиль түрін инженерлік есепсіз екіншісімен ауыстыру да қауіпті. Нәтижесінде конструкцияның көтергіш қабілеті жеткіліксіз болуы немесе металл шығыны негізсіз артуы мүмкін.

Сондықтан профиль түрі, қимасы, металл қалыңдығы және элементтердің орналасуы ғимараттың жалпы есептік моделі шеңберінде анықталуы тиіс.

Таңдау кезінде мыналарды ескеру қажет:

• нысанның мақсатын
• жүктемелер мен құрылыс ауданының сейсмикалығын
• климаттық жағдайларды
• қаңқаның барлық элементтерінің бірлескен жұмысын

APROFIL инженеріне қандай деректерді беру керек

Есеп дайындау үшін әдетте мыналар қажет:

• габариттер
• нысанның мақсаты
• құрылыс ауданы
• болжамды жүктемелер
• сәулеттік ерекшеліктер
• инженерлік жүйелерге қойылатын талаптар
• шатыр және қабырға материалының түрі
• егер әзірленген болса, жобалық құжаттама

Бастапқы деректер неғұрлым толық болса, конструктивтік шешім соғұрлым дәл таңдалады.

ЛСТК профилін таңдау профиль түрі, қима пішіні және оның параметрлері анықталатын инженерлік есеп негізінде орындалады.

Нақты нысанға профильдерді таңдау үшін бастапқы деректерді APROFIL мамандарына жіберіңіз. Компания инженерлері:

• нысаныңызға оңтайлы ЛСТК профильдерін таңдауға көмектеседі
• есеп дайындайды
• Алматыда және бүкіл Қазақстан бойынша құрылыс жағдайларын ескере отырып конструктивтік шешім ұсынады
