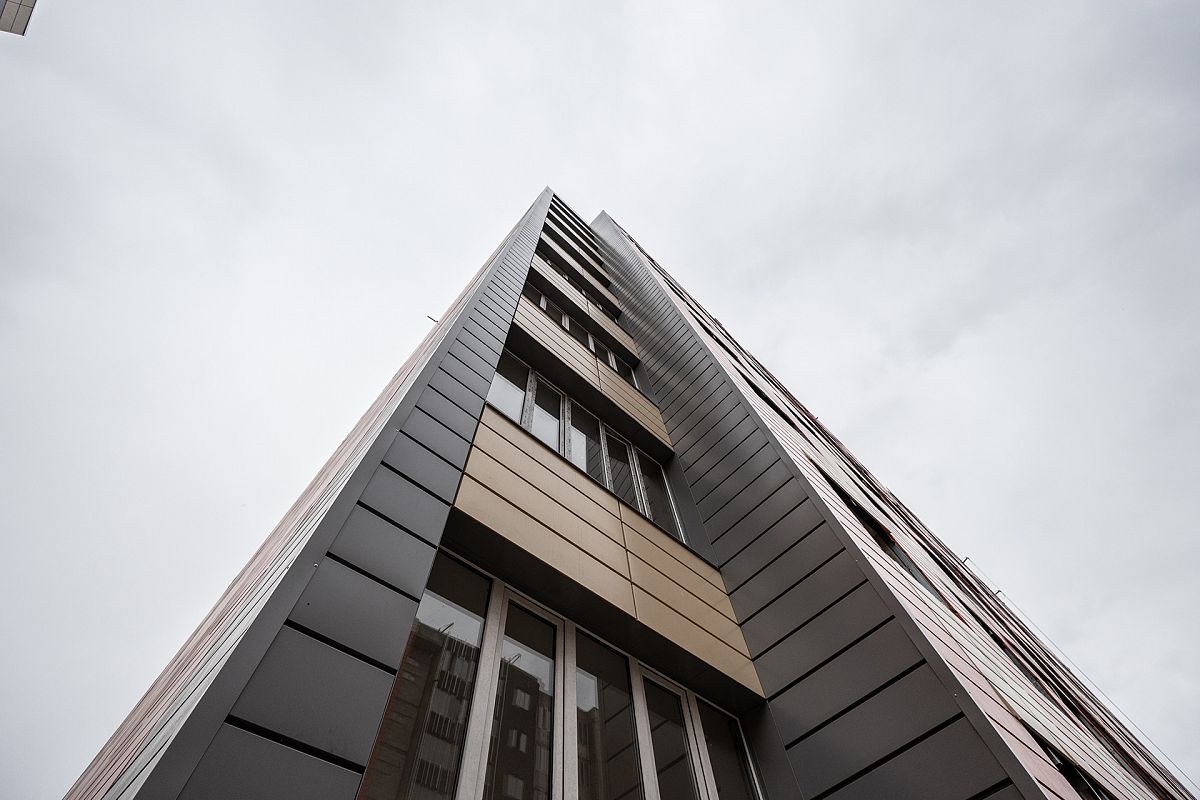

Линеар панельдер: түрлері, өлшемдері, орналастыру сызбасы және монтажы
Мақала мазмұны
Линеар панельдер желдетілетін қасбеттерді қаптау үшін қолданылады, мұнда сызықтардың айқын ырғағы, тегіс геометрия және панельдерді әртүрлі бағытта орналастыру мүмкіндігі маңызды. Мұндай шешім коммерциялық, әкімшілік және өндірістік нысандарда қолданылады.
APROFIL Қазақстандағы нысандарға арналған линеар панельдер шығарады. Таңдау кезінде қасбеттің геометриясы, панельдің типтік өлшемі, орналастыру сызбасы, түйіспелердің орналасуы және жоба талаптары ескеріледі.
Линеар панелі деген не және ол сайдинг пен кассетадан несімен ерекшеленеді
Линеар панельдер - желдетілетін қасбеттерге арналған созылыңқы пішінді металл қаптама элементтері. Олар металл қаңқаға орнатылады, ал панельдердің геометриясы ұзын көлденең немесе тік сызықтар қалыптастыруға мүмкіндік береді.
«Қасбетке арналған линеар панельдер» деген сұраныс әдетте созылыңқы геометриялы металл қаптама элементтерін білдіреді. Сайдингтен айырмашылығы, олар түйіспелер мен рустты әртүрлі тәсілмен қалыптастыруға мүмкіндік береді, ал кассеталармен салыстырғанда қасбеттің ұзын әрі тұтас суретін жасайды.
Мұндай жүйелер мына нысандарда қолданылады:
- коммерциялық ғимараттарда
- кеңсе кешендерінде
- сауда нысандарында
- өндірістік құрылыстарда
- әкімшілік ғимараттарда
Ашық және жабық шет, рустты және рустсыз орналастыру
Шетінің конструкциясы мен жіктің сипатына қарай әртүрлі нұсқалар болады. APROFIL прайсінде шеттері жабық, 20 мм русты және рустсыз орындалатын нұсқалар көрсетілген.
Негізгі нұсқалар және олардың ерекшеліктері:
- Ашық шет. Панель жиегі көзге айқын көрінетін нұсқа; мұндай шешімді нақты серия үшін қолдану мүмкіндігін жеке нақтылау қажет
- Жабық шет. Бұл нұсқаны да APROFIL өндіреді - панельдің шеттері өндірісте қалыптастырылады
- Рустты орналастыру. Көршілес панельдердің арасында айқын сызық қалыптастыратын 20 мм русты нұсқа қарастырылған
- Рустсыз орналастыру. Рустсыз нұсқа да қолжетімді, мұнда жік визуалды түрде азырақ байқалады
Таңдау кезінде сыртқы көріністі ғана емес, нақты типтік өлшемнің қолжетімді орындалуын, панель ұзындығын және түйіспелер сызбасын да ескеру маңызды. Бұл параметрлерді өнімді өндіріске жібермей тұрып анықтаған дұрыс.
Линеар панельдер өндіру үшін қалыңдығы 0,6-0,7 мм болат қолданылады. Панельдер жартылай жылтыр немесе күңгірт жабынмен, сондай-ақ суреті бар сәндік бетпен шығарылады.
Панельдердің өлшемдері, ұзындығы және пішімі
Линеар панельдердің өлшемдері ғимарат геометриясы мен орналастыру сызбасына қарай таңдалады. APROFIL панельдерінің ең аз ұзындығы 600 мм, ұсынылатын ең үлкен ұзындығы 2 м-ге дейін. Панельдің жалпы ені 227, 332 немесе 436 мм. Жобалау кезінде қасбет ұзындығы, терезе ойықтарының орналасуы, ғимарат бұрыштары, орналастыру бағыты және түйіспелердің орны ескеріледі.
Өндіріс алдында мыналар есептеледі:
- элементтердің ұзындығы
- қатарлар саны
- түйіспелердің орналасуы
- қию қажеттілігі
- түйісу орындары
Торламаның ұсынылатын қадамы 600 мм. Бекіту металл қаңқаға пресс-шайбалы өздігінен бұрап кіретін бұрандалармен орындалады. Қосалқы жүйенің нақты параметрлері, металл қалыңдығы және монтаждық рұқсаттар жобаға арналған техникалық құжаттамамен анықталады.
Қосымша кесуді азайтып, қысқа толықтырма элементтердің пайда болуына жол бермеу үшін пішімді жекелеген учаскелердің ұзындығымен және түйіспелердің орналасуымен сәйкестендіру қажет.
Көлденең және тік орналастыру
Орналастыру бағыты қасбеттің пропорциясына, сызықтар ырғағына және түйіспелердің орналасуына әсер етеді.
| Сценарий | Визуалды әсер | Қосалқы жүйеге қойылатын талаптар | Түйіспелер | Нені ескеру керек |
|---|---|---|---|---|
| Көлденең орналастыру | Қасбеттің созылыңқылығын айқындап, анық көлденең сызықтар қалыптастырады | Қосалқы жүйенің бағыттаушылары панельдер бағытына перпендикуляр орналасады | Түйіспелер қасбеттің көлденең суретін қалыптастырады, ал тік қосылыстар панельдердің ұзындығына және орналастыру сызбасына байланысты | Панельдердің ұзындығын, түйіспелердің орналасуын, температуралық деформацияларды және қасбет геометриясын |
| Тік орналастыру | Ғимараттың биіктігін визуалды түрде арттырып, айқын тік ырғақ қалыптастырады | Қосалқы жүйенің көтергіш элементтерін тиісті бағытта орналастыру және бекіту қадамын есептеу қажет | Бойлық сызықтар тік орналасады, ал көлденең түйіспелер панельдердің ұзындығымен анықталады | Қасбет биіктігін, панель ұзындығын, көлденең түйіспелердің орналасуын және түйісу тораптарын |
| Аралас орналастыру | Жекелеген көлемдерді, қабаттарды немесе сәулеттік аймақтарды ерекшелеуге мүмкіндік береді | Әртүрлі учаскелерде қосалқы жүйе бағытын өзгертуді және өтпелі тораптарды пысықтауды талап етеді | Көлденең және тік сызықтар бір қасбет шегінде үйлестіріледі | Бағыттар арасындағы өтпелі тораптарды, қасбетті бөлуді, түйіспелердің орналасуын және қосалқы жүйелердің түйісуін |
Линеар панельдерден жасалған қасбет панельдердің бағытына, элементтердің ұзындығына және түйіспелер ырғағына қарай әртүрлі көрінуі мүмкін.
Элементтердің өлшемдері қасбетке, ойықтарға және түйісу тораптарына сәйкес келуі үшін панельдерді өндіріске жібермей тұрып орналастыру сызбасын анықтаған дұрыс.
Қосалқы жүйе, желдету саңылауы және бекіту: қысқаша
Қаптаманың жұмысы панельдерге ғана емес, негізге, қосалқы жүйеге, бекітпелерге және жобада қарастырылған желдету саңылауына да байланысты.
Жобалау кезінде мыналар ескеріледі:
- негіздің материалы
- жел жүктемелері
- инженерлік коммуникациялардың орналасуы
- ғимараттың ерекшеліктері
- қызмет көрсету талаптары
Линеар қасбеттік панельдер жобалық сызбаға және өндіруші талаптарына сәйкес орнатылады. APROFIL прайсінде торламаның ұсынылатын қадамы 600 мм деп көрсетілген; бекітудің соңғы параметрлері жобалық құжаттамаға сәйкес болуы тиіс.
Бұрыштар, ойықтар, түйісулер және температуралық саңылаулар
Қасбеттің күрделі учаскелеріне ерекше назар аударылады:
- ғимарат бұрыштарына
- терезе және есік ойықтарының қапталдарына
- материалдар арасындағы өтпелерге
- панельдердің қосылу орындарына
Монтаж кезінде металдың температура әсерінен өзгеруін ескеру қажет. Сондықтан қосылыстар жобада қарастырылған саңылаулармен орындалады.
Осы тораптардың дәлдігі түйіспелер геометриясына және жұмыстар аяқталғаннан кейін қасбеттің қалай көрінетініне әсер етеді.
Монтаж реті және жұмысты қабылдау
Линеар панельдерді монтаждау кезең-кезеңімен орындалады:
- 1. Негізді дайындау және қасбетті белгілеу.
- 2. Қосалқы жүйені орнату.
- 3. Конструкцияның деңгейі мен геометриясын тексеру.
- 4. Панельдерді жобалық сызбаға сәйкес монтаждау.
- 5. Қосылыстар мен бет сапасын тексеру.
Жұмыстар аяқталғаннан кейін жазықтықтың тегістігі, түйіспелердің дұрыстығы, бекітудің сенімділігі және жобалық шешімдерге сәйкестігі бағаланады.
Линеар панельдерді монтаждау процесі дәл белгілеуді және жобалық сызбаны сақтауды талап етеді. Қосалқы жүйе геометриясындағы немесе панельдердің орналасуындағы қате ұзын қасбет жазықтығында әсіресе анық байқалады.
Жобалау және монтаж кезіндегі типтік қателер
Көзге түсетін ақаулардың көпшілігі панельдің сыртқы түріне емес, орналастыру сызбасын дайындауға және жобалық параметрлерді сақтауға байланысты:
- панельді тек сыртқы көрінісіне қарап таңдау
- орналастыру сызбасының болмауы
- элементтер санын қате есептеу
- температуралық саңылауларды елемеу
- қосалқы жүйені монтаждау кезіндегі қателер
Дайын нысандардағы линеар панельдердің фотосуреттері сызықтардың бағытын, түйіспелер ауқымын және түстердің үйлесімін бағалауға көмектеседі, бірақ таңдау үшін нақты ғимараттың техникалық параметрлерін ескеру қажет.
Жүйені таңдағанда нысанның мақсатын, қасбет өлшемдерін, орналастыру бағытын, панельдің типтік өлшемін, түйіспе нұсқасын және пайдалану жағдайларын ескеру маңызды.
APROFIL Қазақстандағы нысандарға арналған линеар панельдер өндіреді. Есептеу үшін қасбет өлшемдері немесе жоба, таңдалған орналастыру бағыты, түс және түйіспелерге қойылатын талаптар қажет.
Тиісті типтік өлшемді таңдау және өнімнің қажетті көлемін есептеу үшін бастапқы деректерді APROFIL мамандарына жіберіңіз.
