Профили ЛСТК C-, U-, Z- и SIGMA для прогонных систем: назначение, маркировка и выбор

При проектировании металлического здания важен не только выбор технологии, но и правильный подбор элементов каркаса. ЛСТК профили подбираются в составе расчетной схемы и работают совместно с другими элементами конструкции. Каждый тип профиля рассчитан на определенные задачи и занимает свое место в конструкции каркаса.

APROFIL - один из ведущих производителей современных строительных систем из стали в Казахстане. Компания выполняет проектирование, производство и поставку конструкций в Алматы и по всей стране. Конфигурация, размеры и толщина металла подбираются с учетом проекта, расчетных нагрузок, длины пролета и шага прогонов. Собственный проектный отдел подбирает оптимальные решения для каждого объекта с учетом расчетных нагрузок и условий эксплуатации.

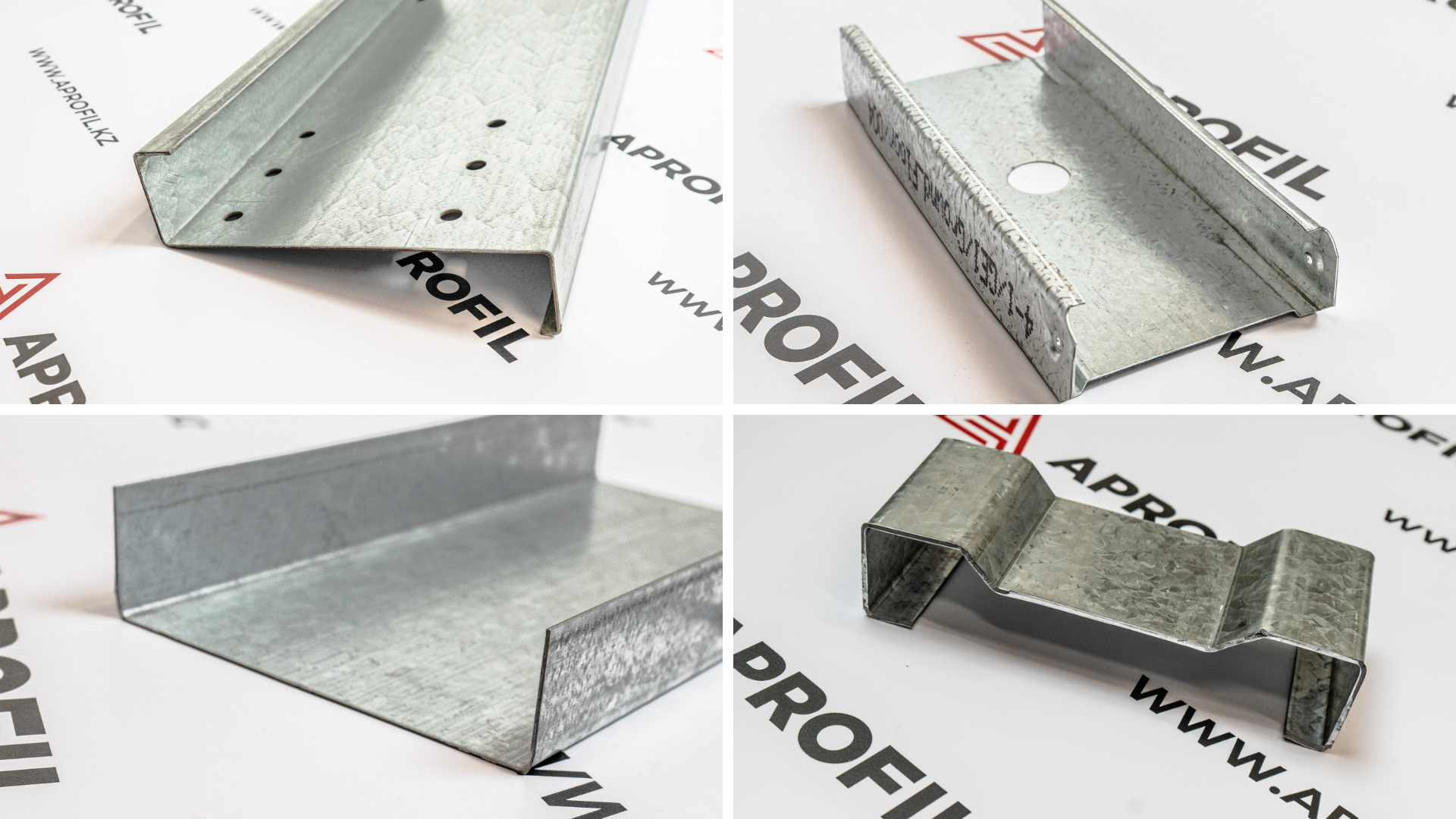

Что такое профиль ЛСТК и чем он отличается от обычного строительного профиля

Профиль ЛСТК - это холодногнутый оцинкованный элемент, изготовленный специально для несущих каркасов зданий. В отличие от стандартных строительных профилей, он проектируется как часть единой инженерной системы и работает совместно с другими элементами конструкции.

Каждый ЛСТК профиль производится с высокой точностью, что ускоряет монтаж и обеспечивает правильную геометрию каркаса. Различная форма сечения позволяет подобрать решение под конкретную конструктивную схему, нагрузки и расположение элементов.

Тип, размеры и толщина металла определяются проектом, а не выбираются по внешнему виду и принципу «чем толще, тем лучше».

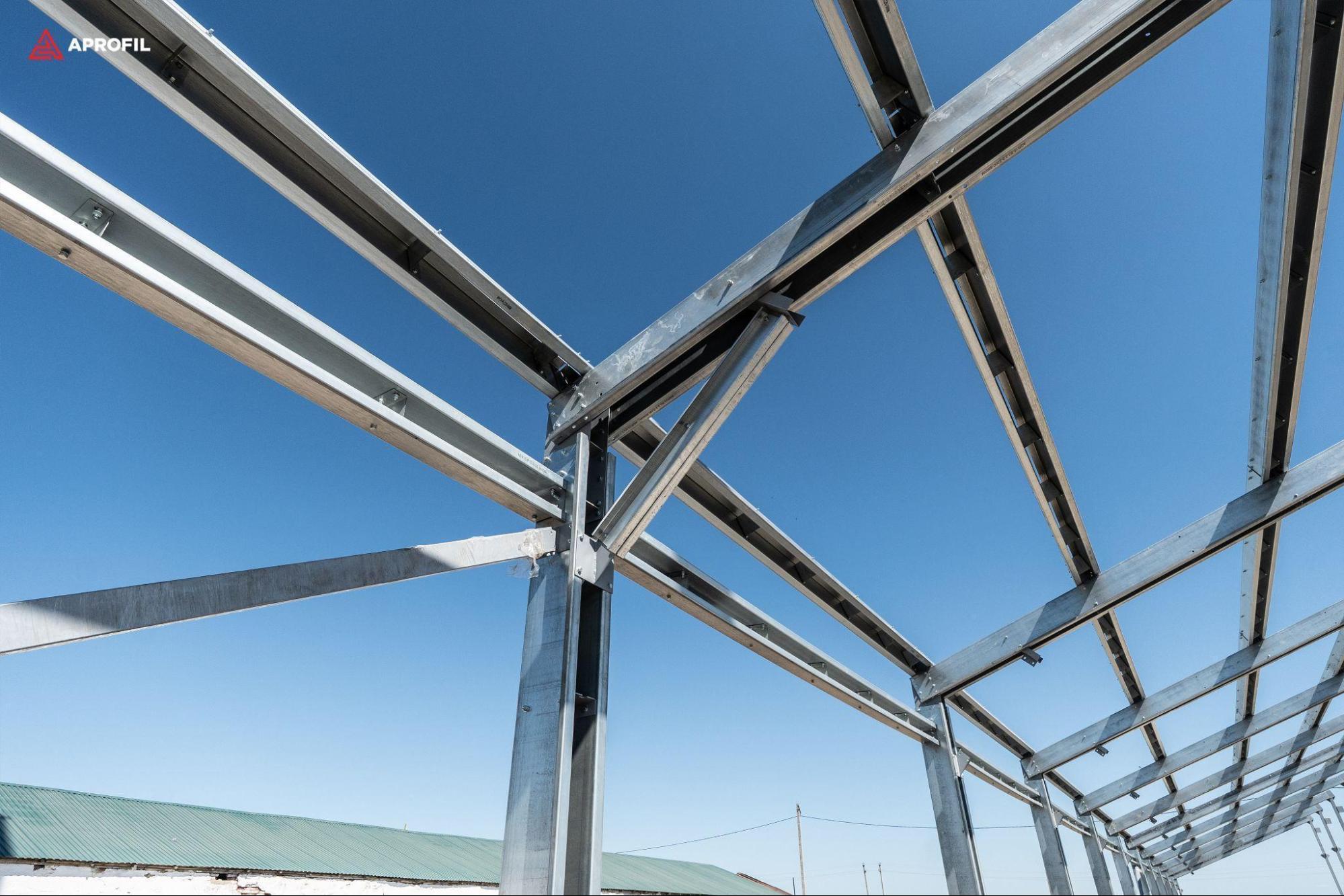

C-, U-, Z- и SIGMA-профили: назначение и различия

Несмотря на схожий материал изготовления, каждый профиль выполняет свою задачу.

С образный профиль широко применяется в прогонных и каркасных системах в качестве несущего элемента.

В документации также встречается С образный профиль стальной или профиль С образный оцинкованный - это обозначения одной группы изделий с разными характеристиками. Профили этого типа также могут применяться в качестве ригелей, балок и других элементов металлических конструкций в зависимости от проекта.

U-профиль преимущественно выполняет направляющую и вспомогательную функцию. Его используют при формировании узлов, соединении элементов и в конструкциях, где необходимо задать требуемую геометрию.

Z образный профиль чаще используют в кровельных и стеновых прогонных системах. Особенности его геометрии позволяют использовать такие элементы в различных схемах прогонов и передавать нагрузки от покрытия на основной каркас.

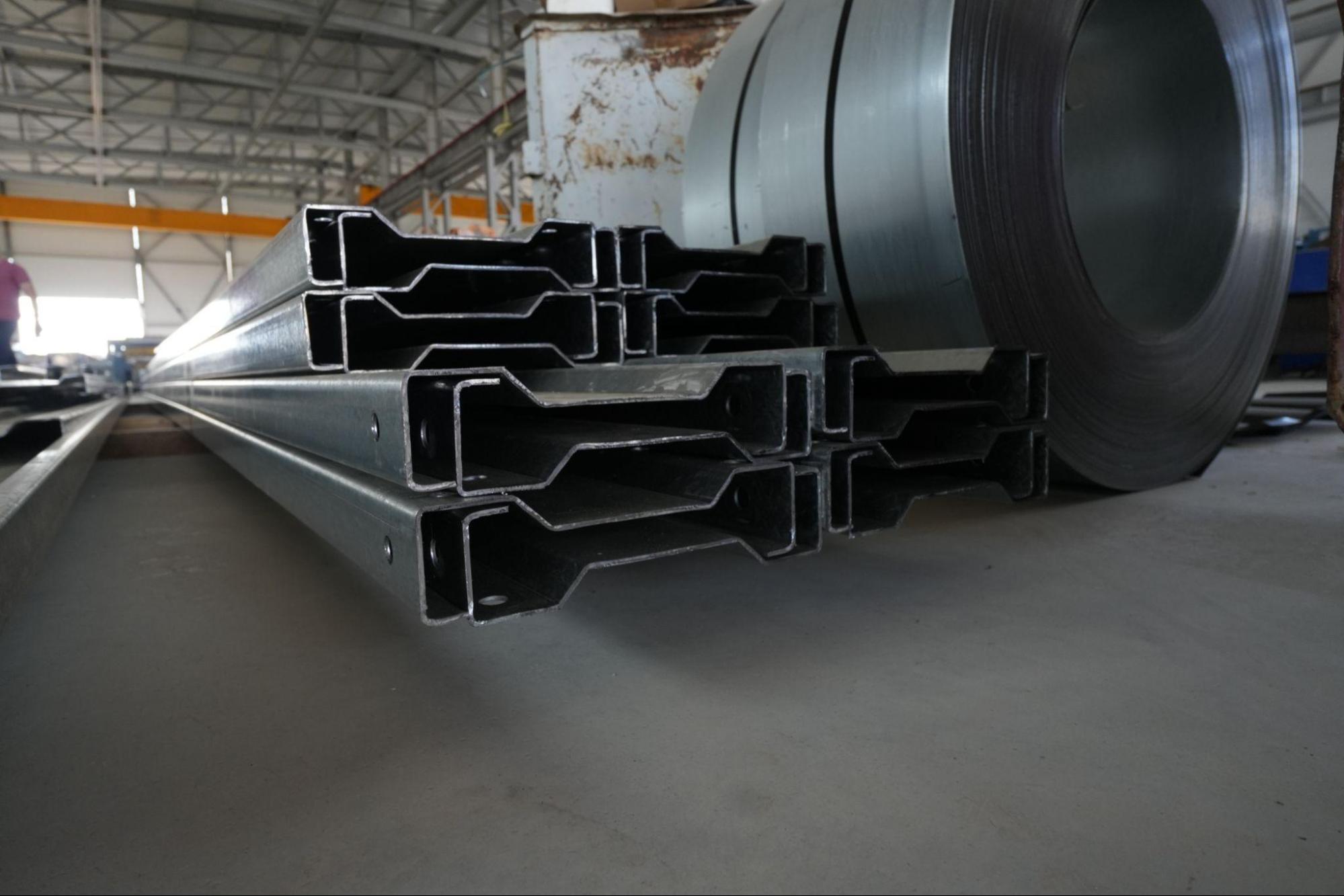

SIGMA-профиль входит в линейку профилей APROFIL для прогонных систем. Конкретное сечение, размеры и расположение такого элемента определяются проектным решением и расчетными нагрузками.

Как читать маркировку и размеры профиля

Маркировка содержит информацию о типе профиля и его основных характеристиках. Однако самостоятельно определять несущую способность только по обозначению нельзя.

Проектной документацией APROFIL определяются:

• размеры
• толщина металла
• расчетные нагрузки
• допустимые области применения

Использование профиля без инженерного расчета может привести к неоправданному расходу металла или недостаточной несущей способности конструкции.

Как выбирают сечение и толщину металла

Сечение ЛСТК профилей зависит от:

• назначения здания
• расчетных нагрузок
• пролетов
• этажности
• конструктивной схемы

Размеры профилей, толщины металла и другие технические параметры определяются исключительно проектной документацией APROFIL.

Универсальных решений для всех объектов не существует. Выбор между C-, Z-, SIGMA- и другими профилями выполняется инженером на основании расчетной схемы, а не только исходя из удобства монтажа.

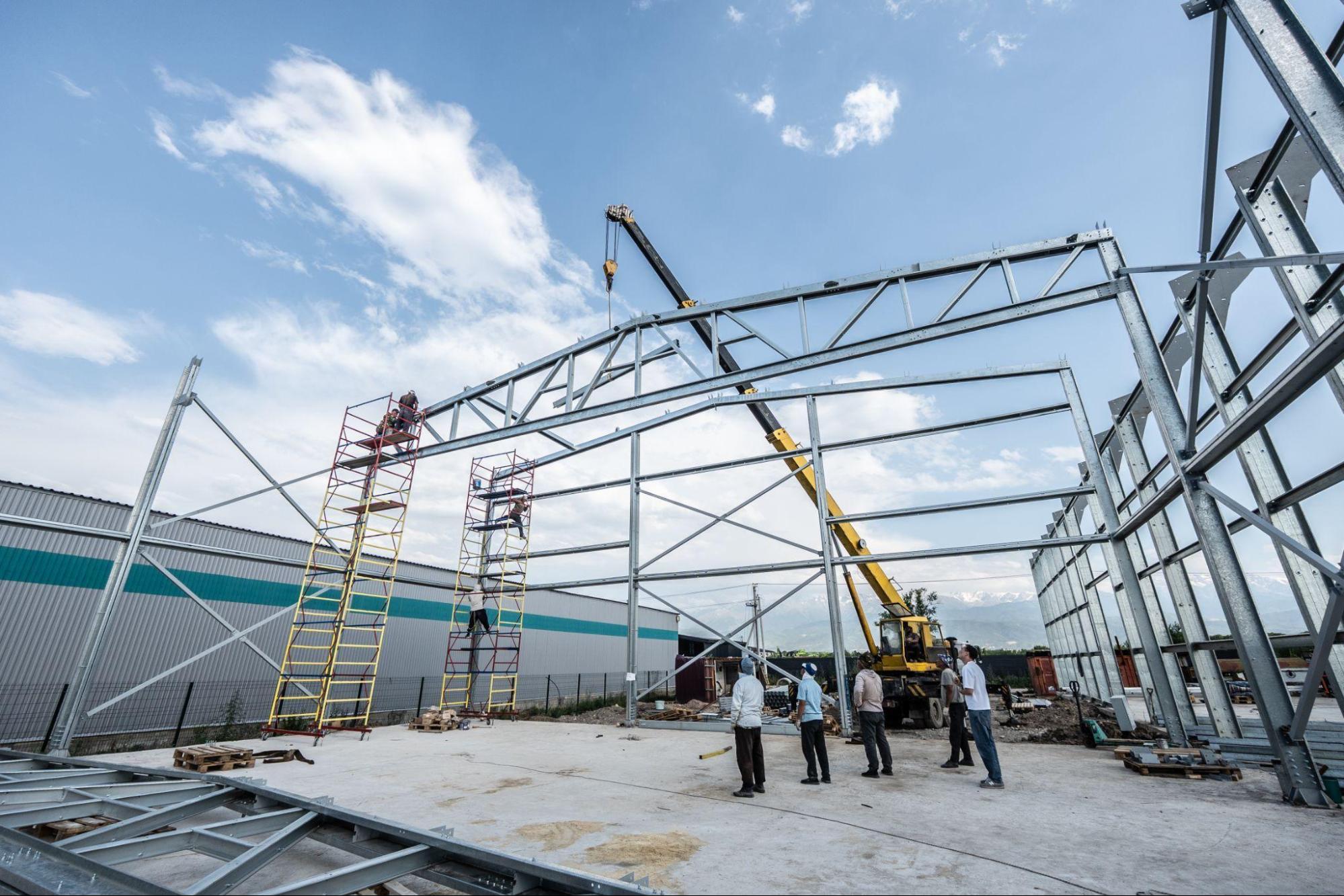

Соединения и совместная работа профилей

Надежная работа каркаса обеспечивается совместной работой всех элементов:

• C-образные профили - применяются в качестве несущих элементов прогонной системы
• U-образные профили - используются как направляющие и вспомогательные элементы
• Z-образные профили - применяются преимущественно в стеновых и кровельных прогонах
• SIGMA-профили - используются как несущие элементы прогонной системы, а их сечение и параметры подбираются по расчету

Правильное соединение узлов обеспечивает устойчивость здания и передачу расчетных усилий между элементами.

Ошибки при самостоятельном подборе

Чаще всего ошибки связаны с выбором профиля только по толщине металла или внешним размерам. Не менее опасно заменять один тип профиля другим без инженерного расчета. В результате конструкция может получиться либо недостаточной по несущей способности, либо неоправданно металлоемкой.

Поэтому тип профиля, сечение, толщину металла и расположение элементов необходимо определять в рамках общей расчетной модели здания.

При подборе необходимо учитывать:

• назначение объекта
• нагрузки и сейсмичность района строительства
• климатические условия
• совместную работу всех элементов каркаса

Какие данные передать инженеру APROFIL

Для подготовки расчета обычно требуются:

• габариты
• назначение объекта
• район строительства
• предполагаемые нагрузки
• архитектурные особенности
• требования к инженерным системам
• тип кровельного и стенового материала
• проектную документацию, если она уже разработана

Чем подробнее исходные данные, тем точнее будет подобрано конструктивное решение.

Выбор ЛСТК профиля выполняется на основании инженерного расчета, в котором определяются тип профиля, форма сечения и его параметры.

Для подбора профилей под конкретный объект передайте исходные данные специалистам APROFIL. Инженеры компании:

• помогут подобрать оптимальные ЛСТК профили для вашего объекта
• подготовят расчет
• предложат конструктивное решение с учетом условий строительства в Алматы и по всему Казахстану
