Линеарные панели: виды, размеры, раскладка и монтаж
Линеарные панели используют для облицовки вентилируемых фасадов, когда требуется четкий ритм, ровная геометрия и возможность работать с разными направлениями раскладки. Такое решение применяют на коммерческих, административных и промышленных объектах.
APROFIL выпускает линеарные панели для объектов в Казахстане. При подборе учитывают геометрию фасада, типоразмер панели, схему раскладки, расположение стыков и требования проекта.
Что такое линеарная панель и чем она отличается от сайдинга и кассеты

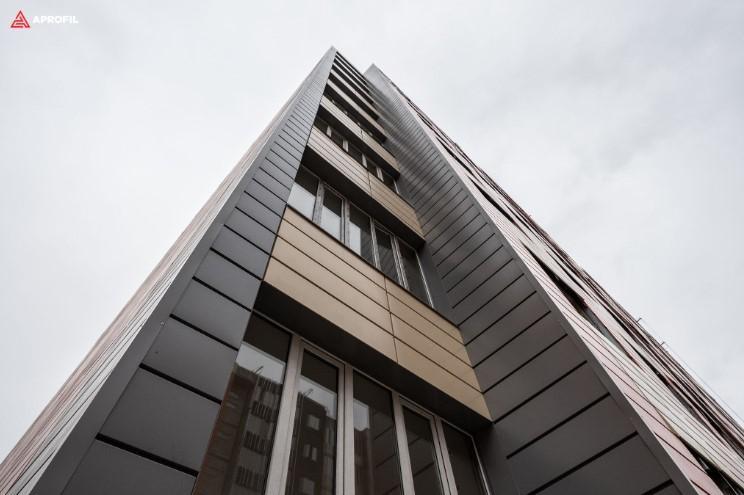

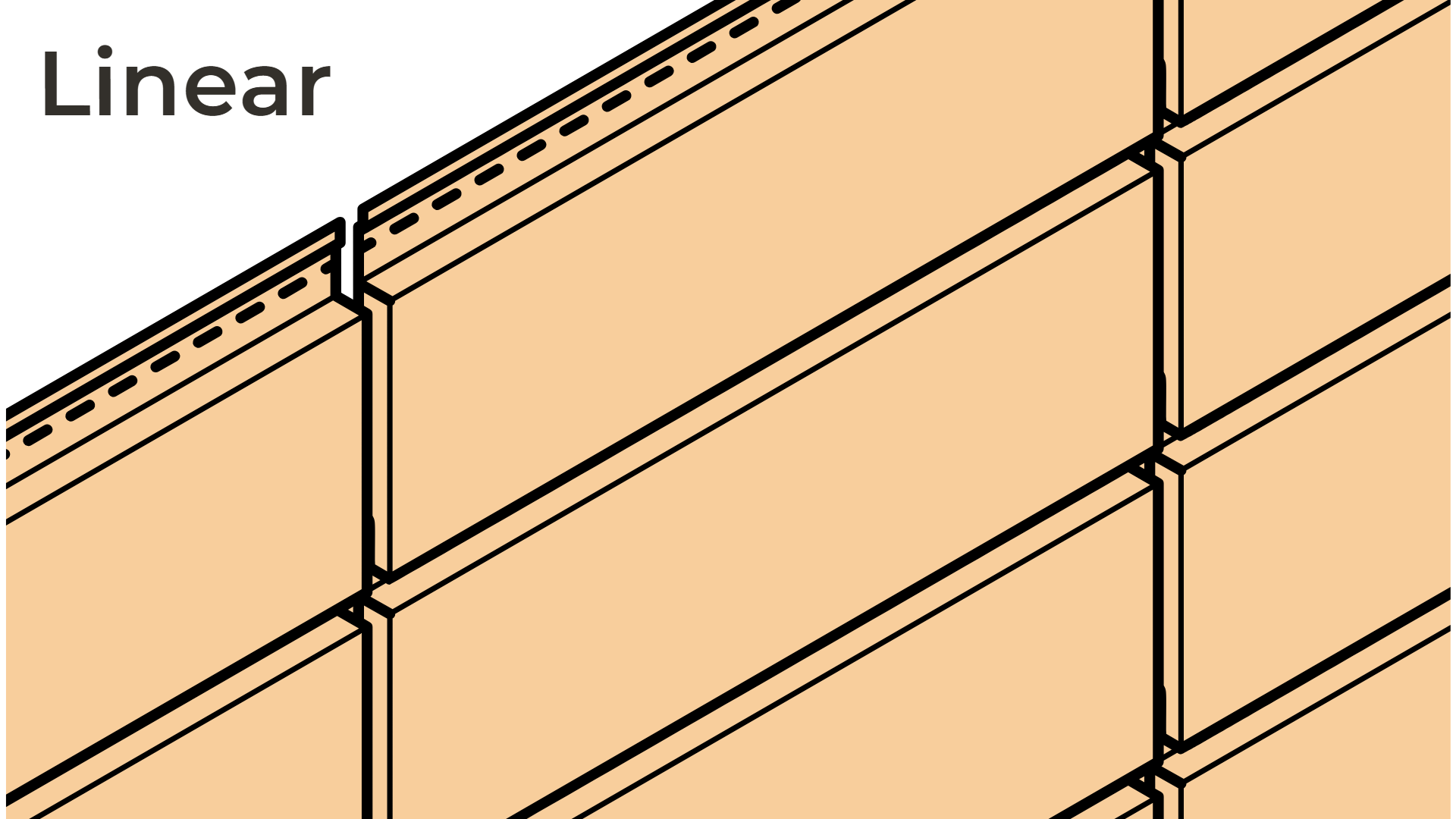

Линеарные панели это металлические облицовочные элементы вытянутой формы для вентилируемых фасадов. Их устанавливают на металлический каркас, а геометрия панелей позволяет формировать протяженные горизонтальные или вертикальные линии.
По запросу линеарные панели фасад обычно подразумевают металлические облицовочные элементы с вытянутой геометрией. В отличие от сайдинга, они позволяют по-разному работать со стыками и рустом, а по сравнению с кассетами формируют более протяженный рисунок фасада.
Такие системы применяют для:
- коммерческих зданий
- офисных комплексов
- торговых объектов
- производственных сооружений
- административных зданий
Открытый и закрытый торец, руст и безрустовая раскладка
По конструкции торца и характеру шва встречаются разные варианты. В прайсе APROFIL указаны исполнения с закрытыми торцами, с рустом 20 мм и без руста.
Основные варианты и их особенности:
- Открытый торец. Вариант с визуально выраженным краем панели; применимость такого решения необходимо уточнять для конкретной серии
- Закрытый торец. Этот вариант также изготавливается APROFIL - торцы панели формируются на производстве
- Рустованная раскладка. Предусмотрено исполнение с рустом 20 мм, который формирует выраженную линию между соседними панелями
- Безрустовая раскладка. Также доступно исполнение без руста, при котором шов воспринимается менее выраженно
При выборе важно учитывать не только внешний вид, но и доступное исполнение конкретного типоразмера, длину панели и схему стыков. Эти параметры лучше определить до запуска изделий в производство.
Для производства линеарных панелей используется сталь толщиной 0,6-0,7 мм. Панели выпускаются с полуглянцевым или матовым покрытием, а также с декоративной поверхностью с рисунком.

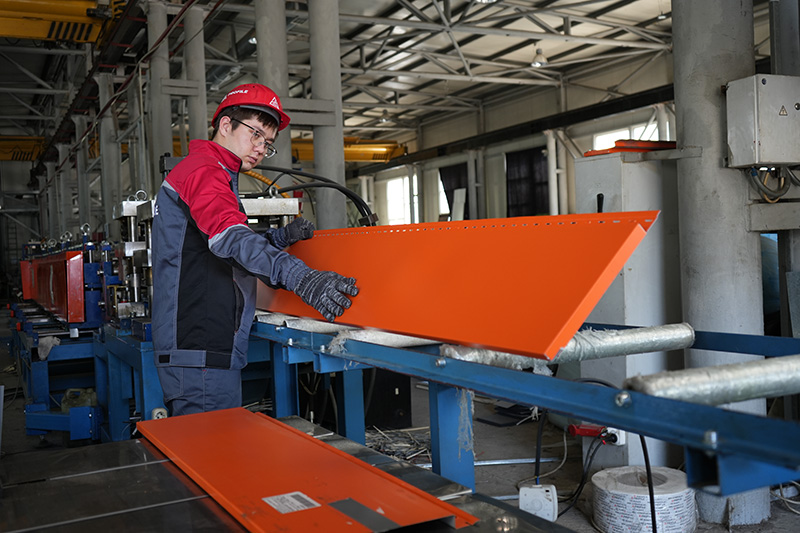

Размеры, длина и раскрой панелей
Размеры линеарных панелей подбираются с учетом геометрии здания и схемы раскладки. У панелей APROFIL минимальная длина составляет 600 мм, максимальная рекомендуемая длина до 2 м. Габаритная ширина панели составляет 227, 332 или 436 мм. При проектировании учитывают длину фасада, расположение оконных проемов, углы здания, направление раскладки и положение стыков.
Перед изготовлением рассчитывают:
- длину элементов
- количество рядов
- расположение стыков
- необходимость подрезки
- места примыкания
Рекомендуемый шаг обрешетки составляет 600 мм. Крепление выполняют саморезами с прессшайбой на металлический каркас. Конкретные параметры подсистемы, толщина металла и монтажные допуски определяются технической документацией для проекта.
Раскрой следует увязывать с длиной отдельных участков и расположением стыков, чтобы уменьшить подрезку и избежать коротких доборных фрагментов.
Горизонтальная и вертикальная раскладка
Направление раскладки влияет на пропорции фасада, ритм линий и расположение стыков.
| Сценарий | Визуальный эффект | Требования к подсистеме | Стыки | Что учитывать |
|---|---|---|---|---|
| Горизонтальная раскладка | Подчеркивает протяженность фасада, формирует выраженные горизонтальные линии | Направляющие подсистемы располагаются перпендикулярно направлению панелей | Стыки формируют горизонтальный рисунок фасада, вертикальные соединения зависят от длины панелей и схемы раскладки | Длину панелей, расположение стыков, температурные деформации и геометрию фасада |
| Вертикальная раскладка | Визуально увеличивает высоту здания, создает выраженный вертикальный ритм | Требуется соответствующее направление несущих элементов подсистемы и расчет шага крепления | Продольные линии располагаются вертикально, поперечные стыки определяются длиной панелей | Высоту фасада, длину панелей, расположение поперечных стыков и узлы примыканий |
| Комбинированная раскладка | Позволяет выделять отдельные объемы, этажи или архитектурные зоны | Требует изменения направления подсистемы на разных участках и проработки переходных узлов | Горизонтальные и вертикальные линии сочетаются в пределах одного фасада | Узлы перехода между направлениями, разбивку фасада, расположение стыков и сопряжение подсистем |

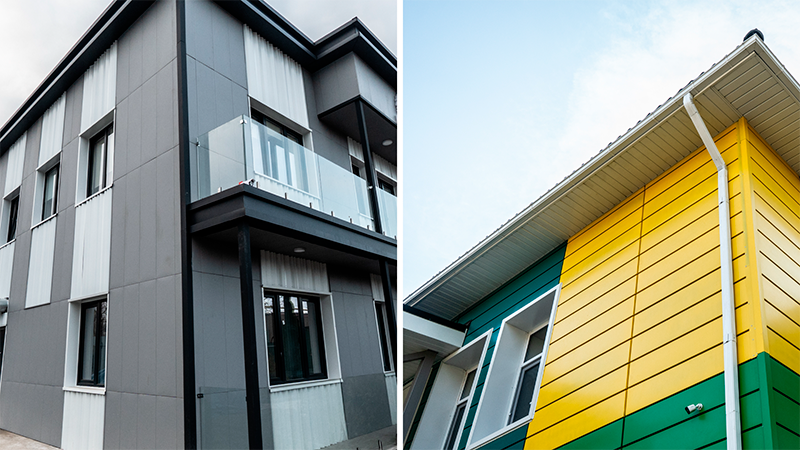

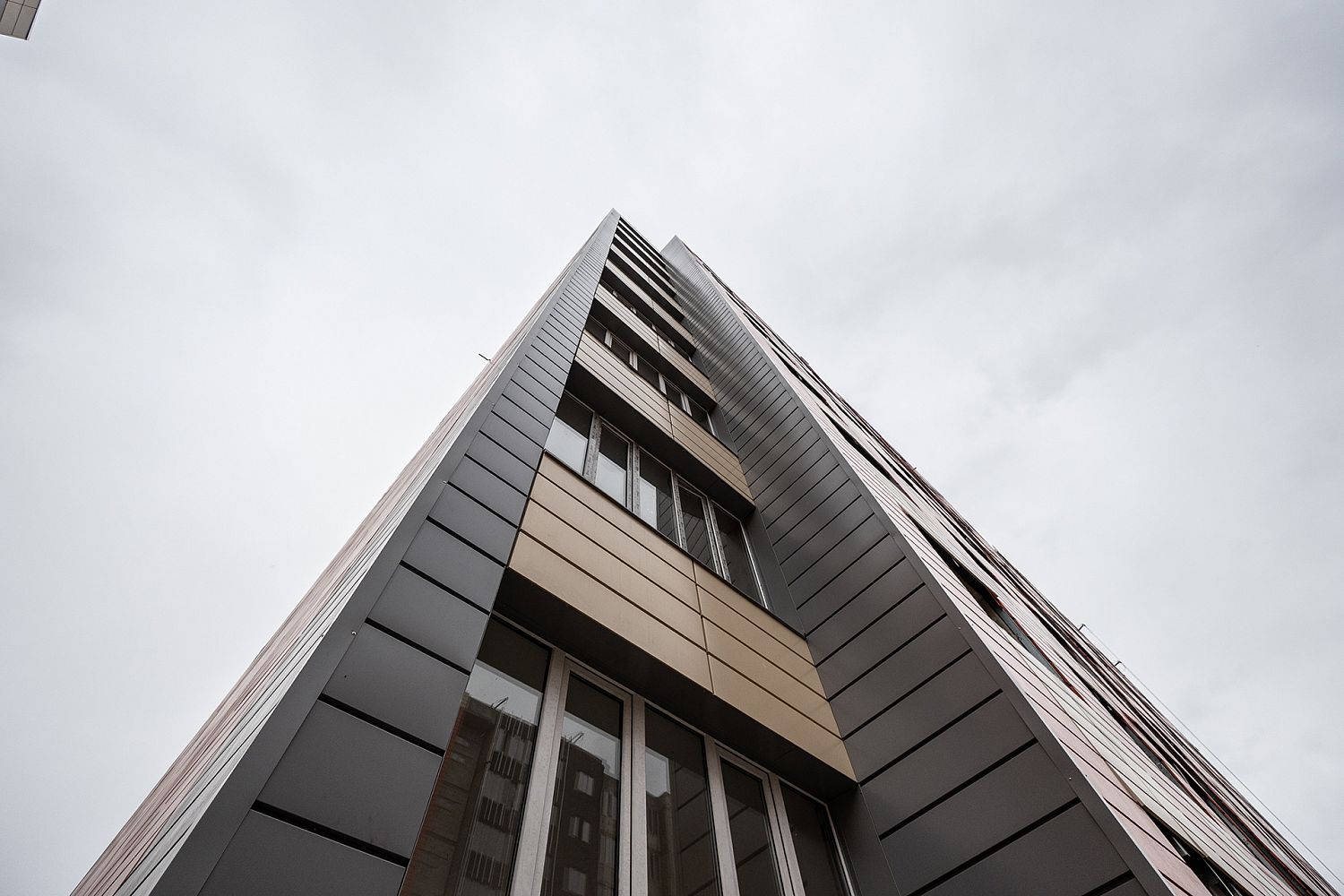

Фасад из линеарных панелей может выглядеть по-разному в зависимости от направления панелей, длины элементов и ритма стыков.
Схему раскладки лучше определить до запуска панелей в производство, чтобы размеры элементов соответствовали фасаду, проемам и узлам примыкания.
Подсистема, вентиляционный зазор и крепление: кратко
Работа облицовки зависит не только от панелей, но и от основания, подсистемы, крепежа и предусмотренного проектом вентиляционного зазора.
При проектировании учитывают:
- материал основания
- ветровые нагрузки
- расположение коммуникаций
- особенности здания
- требования к обслуживанию
Линеарные фасадные панели устанавливают по проектной схеме и требованиям производителя. В прайсе APROFIL указан рекомендуемый шаг обрешетки 600 мм; окончательные параметры крепления должны соответствовать проектной документации.
Углы, проемы, примыкания и температурные зазоры
Особое внимание уделяют сложным участкам фасада:
- углам здания
- оконным и дверным откосам
- переходам между материалами
- местам соединения панелей
При монтаже необходимо учитывать температурные изменения металла. Поэтому соединения выполняют с предусмотренными проектом зазорами.
Точность этих узлов влияет на геометрию стыков и на то, как фасад воспринимается после завершения работ.
Последовательность монтажа и приемка
Монтаж линеарных панелей выполняется поэтапно:
- 1. Подготовка основания и разметка фасада.
- 2. Установка подсистемы.
- 3. Проверка уровня и геометрии конструкции.
- 4. Монтаж панелей согласно проектной схеме.
- 5. Проверка соединений и качества поверхности.
После завершения работ оценивают ровность плоскости, правильность стыков, надежность крепления и соответствие проектным решениям.
Процесс монтажа линеарных панелей требует точной разметки и соблюдения проектной схемы. Ошибка в геометрии подсистемы или расположении панелей особенно заметна на протяженной фасадной плоскости.
Типовые ошибки проекта и монтажа
Большинство заметных дефектов связано не с внешним видом самой панели, а с подготовкой раскладки и соблюдением проектных параметров:
- выбор панели только по внешнему виду
- отсутствие схемы раскладки
- неправильный расчет количества элементов
- игнорирование температурных зазоров
- ошибки при монтаже подсистемы

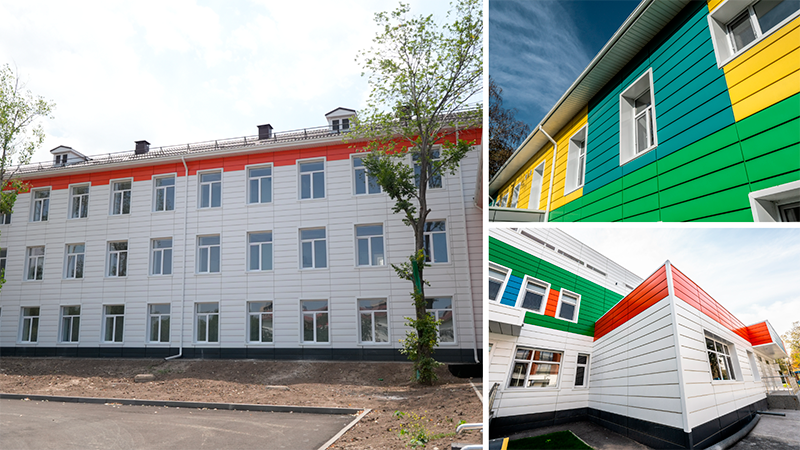

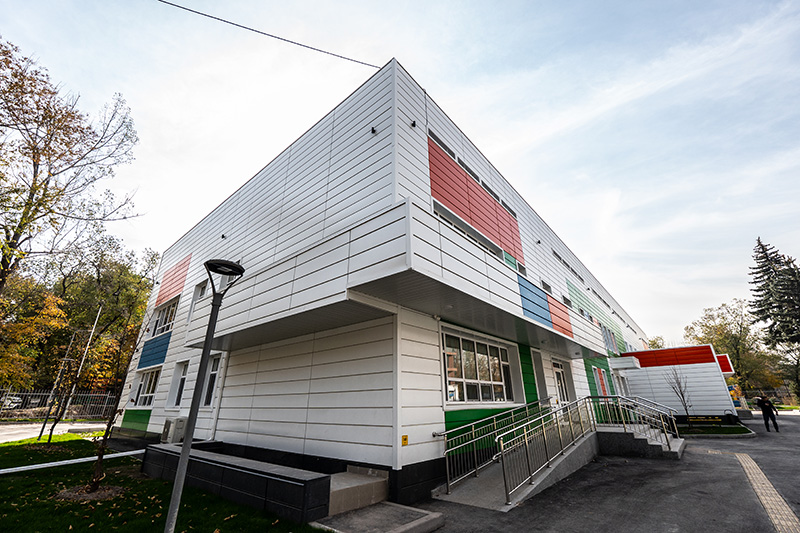

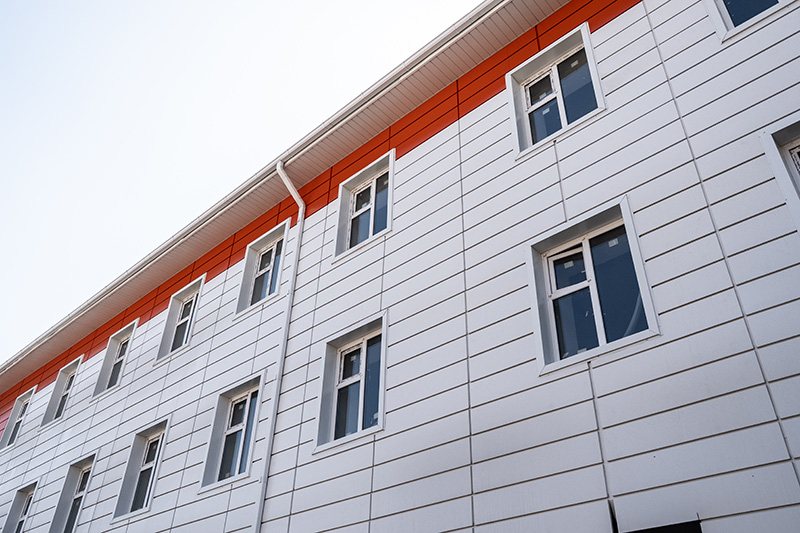

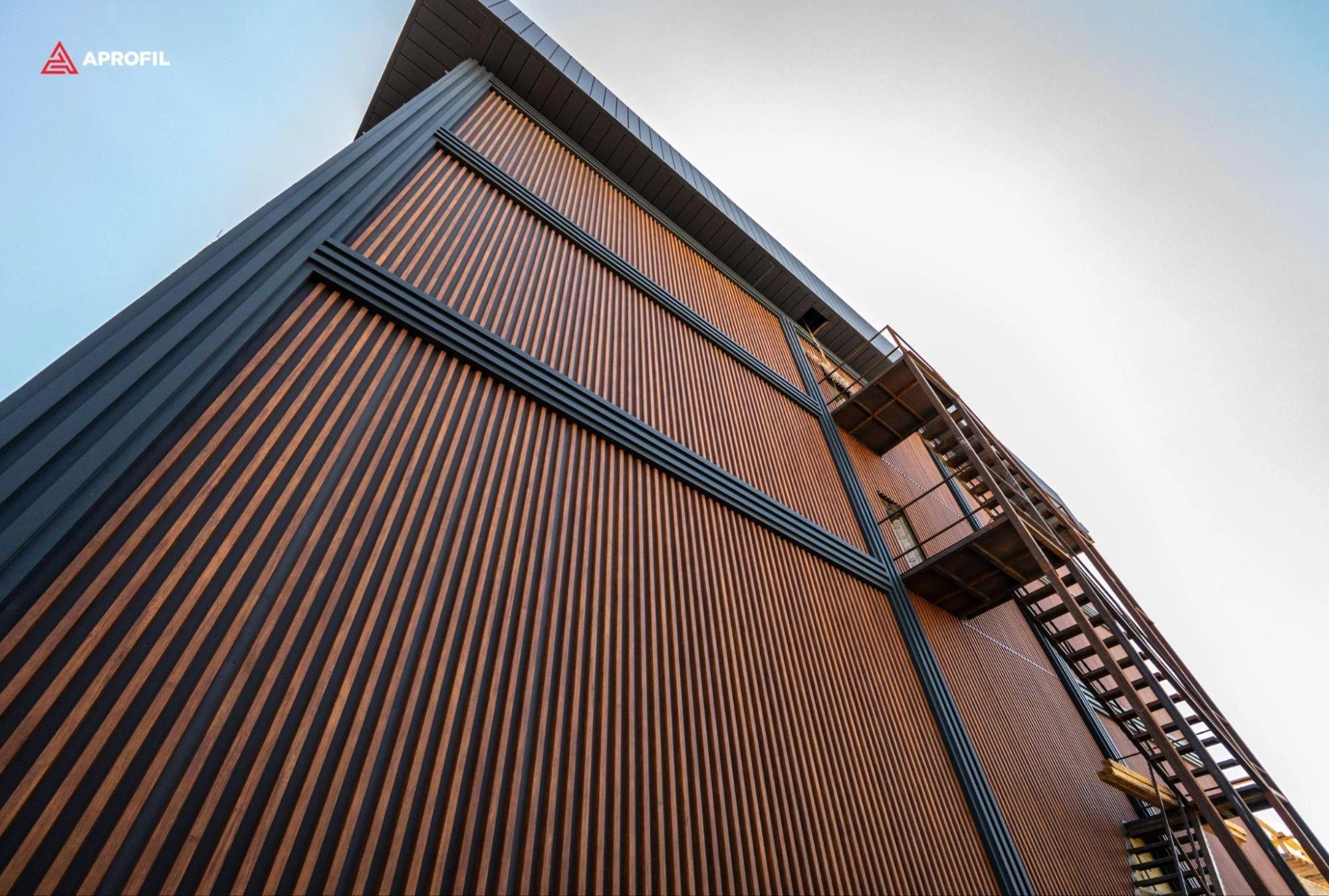

Фото линеарных панелей на готовых объектах помогают оценить направление линий, масштаб стыков и сочетание цветов, но для подбора необходимо учитывать технические параметры конкретного здания.
При подборе системы важно учитывать назначение объекта, размеры фасада, направление раскладки, типоразмер панели, вариант стыка и условия эксплуатации.
APROFIL производит линеарные панели для объектов в Казахстане. Для расчета нужны размеры фасада или проект, выбранное направление раскладки, цвет и требования к стыкам.
Передайте исходные данные специалистам APROFIL, чтобы подобрать подходящий типоразмер и рассчитать необходимый объем продукции.
